Jak stalowy element RVL pracuje w złączu ścinanym prefabrykatu betonowego

W nowoczesnym budownictwie z elementów wielkowymiarowych stalowe detale łączące pełnią funkcję znacznie wykraczającą poza ułatwienie transportu. Odpowiednie osadzenie komponentów w złączu ściennym decyduje o zdolności całego węzła do przenoszenia sił ścinających, co bezpośrednio wpływa na sztywność przestrzenną obiektu. Zakłady produkcyjne dostarczają dziś płyty betonowe o bardzo wysokiej dokładności wymiarowej. Nawet najlepiej wykonany element traci jednak właściwości konstrukcyjne w przypadku błędnego zaprojektowania połączeń i zignorowania praw mechaniki układów tarczowych. To właśnie w wąskiej szczelinie montażowej rozgrywa się najważniejszy proces równoważenia obciążeń przenoszonych między poszczególnymi przegrodami.

Mechanizm przenoszenia sił ścinających w złączach

Pionowe spoiny między ścianami nieustannie pracują pod wpływem naporu wiatru, niewielkiego osiadania fundamentów oraz naturalnych skurczów i rozszerzeń termicznych betonu. Zrozumienie tego zjawiska wymaga odróżnienia ciągłej pracy złącza od krótkotrwałego unoszenia płyty dźwigiem. Przenoszenie obciążeń w styku opiera się na podziale siły na skośny komponent ściskający w zaprawie oraz komponent rozciągający w stalowej linie. Taka geometria rozkładu naprężeń prowadzi do powstania wirtualnej kratownicy, w której materiał wypełniający zamek przejmuje zgniatanie, a elastyczne druty stalowe opierają się rozerwaniu.

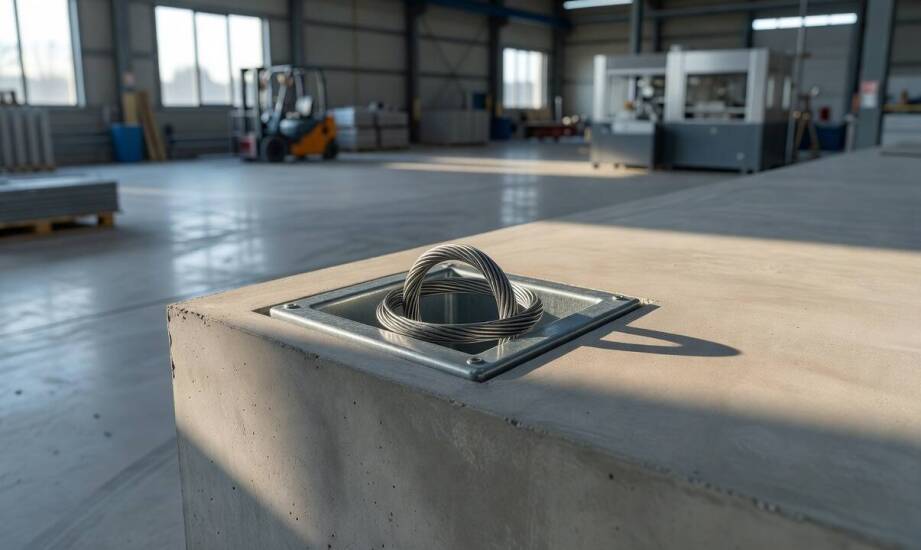

W tym układzie pętla RVL odpowiada za płynne przejęcie gwałtownych sił rozciągających. Jej standardowa konstrukcja bazuje na blaszanej puszce montażowej, wewnątrz której ukrywa się odcinek wysokowytrzymałej liny. Po przywiezieniu elementu na plac budowy i zdjęciu taśmy ochronnej, pracownicy odginają linę prostopadle do czoła ściany. Oczka z dwóch stykających się prefabrykatów nakładają się na siebie wewnątrz zamka, tworząc przestrzeń pod pionowy pręt zbrojeniowy ustalający pozycję układu. Nośność gotowego złącza uzależnia się od grubości betonowej ściany, klasy zastosowanej mieszanki oraz gęstości rozmieszczenia pętli. Obliczenia statyczne dla takich połączeń opierają się na założeniach mechaniki ośrodków plastycznych oraz standardowych normach projektowania, eliminując konieczność tworzenia skomplikowanych modeli dla każdego węzła z osobna.

Wpływ osadzenia pętli na wytrzymałość płyty

Skrzynka profilowa stanowiąca osłonę dla liny funkcjonuje jednocześnie jako fundament całego węzła oporowego. Stalowa obudowa pełni rolę twardej płaszczyzny dociskowej przekazującej potężne siły ściskające prosto na otaczający rdzeń betonowy. Obok samych akcesoriów ogromne znaczenie dla zachowania integralności ściany ma prawidłowe zbrojenie krawędziowe wewnątrz paneli. Zastosowanie dodatkowych strzemion lub prętów biegnących równolegle do lica płyty modyfikuje wektory sił wewnętrznych, drastycznie zmniejszając podatność tarczy na powstawanie głębokich rys podłużnych.

Właściwy dobór parametrów na etapie rysunku technicznego musi iść w parze ze starannością wykonania na wszystkich etapach procesu budowlanego. Zbyt bliskie umiejscowienie pętli względem krawędzi panelu generuje silny moment zginający i ułatwia odpryskiwanie betonu ochronnego. Błędy popełniane w fabrykach obejmują najczęściej niedostateczne zagłębienie liny wewnątrz zbrojenia głównego. Eliminacja takich pomyłek wymaga współpracy z wyspecjalizowanymi dostawcami komponentów. Jako wyłączny polski przedstawiciel marki HAZ Metal, firma Bonato Polska dostarcza certyfikowane akcesoria metalowe bezpośrednio do zakładów prefabrykacji, wspierając utrzymanie rygorystycznego reżimu technologicznego. Na samym placu budowy największym zagrożeniem pozostaje z kolei brak odpowiedniego wibrowania zaprawy wypełniającej szczelinę stykową. Pęcherze powietrza uwięzione w zamku osłabiają kontakt stali z masą cementową, doprowadzając do trwałego obniżenia sztywności układu ściennego.

Analiza węzła współpracującego jako spójnego układu

Inżynieryjna ocena wytrzymałości pojedynczego detalu to zaledwie wstęp do zrozumienia pracy całej ściany nośnej. Rozwiązanie problemu pękania styków wymaga traktowania złącza jako kompleksowego układu współpracującego, w którym właściwości zaprawy, rodzaj zbrojenia i sztywność pętli stanowią jeden zamknięty system. Zbagatelizowanie faktu, że węzeł pracuje w trzech wymiarach, kończy się nierównomiernym przejmowaniem sił przez skrajne łączniki, torując drogę do miejscowych awarii konstrukcji.

Sektor prefabrykacji opiera się na pełnej powtarzalności i gwarancji użycia bezbłędnie przygotowanych akcesoriów traconych. Zastosowanie sprawdzonych wyrobów stalowych ułatwia konstruktorom poprawne zdefiniowanie mechaniki spoiny, zapobiegając usterkom wynikającym z użycia materiałów o niesprawdzonych parametrach technicznych. Całościowe spojrzenie na interakcje zachodzące między stalą a matrycą betonową pozwala inżynierom bezpiecznie projektować i sprawnie wznosić trwałe obiekty o zróżnicowanym przeznaczeniu.
