Metalowa trasa kablowa w instalacji mieszanej — kiedy separacja i uziemienie stają się kluczowe

Metalowa trasa kablowa w instalacji mieszanej — kiedy separacja i uziemienie stają się kluczowe

W rozbudowanych obiektach przemysłowych i biurowych zasilanie, zaawansowane sterowanie oraz wrażliwa teletechnika nierzadko trafiają do jednej wspólnej przestrzeni montażowej. Taka kumulacja obwodów o skrajnie różnym przeznaczeniu stwarza ogromne ryzyko na etapie późniejszej eksploatacji. Błędy projektowe lub niedociągnięcia instalatorów ujawniają się zazwyczaj dopiero po fizycznym uruchomieniu całego układu. Pojawiają się wtedy trudne do zdiagnozowania zakłócenia sygnału, przerywanie transmisji danych lub nieuzasadnione awarie zabezpieczeń prądowych. Ograniczenie tych kosztownych problemów wymaga precyzyjnego zaplanowania izolacji fizycznej poszczególnych wiązek przewodów oraz zachowania bezwzględnych rygorów dotyczących uziemienia stalowej struktury nośnej. Wykonawca musi świadomie zarządzać układem kabli, aby uniknąć nakładania się na siebie pól zakłócających.

Dlaczego separacja kabli mocy i sygnałowych jest tak ważna?

Przewody mocy przenoszące duże obciążenia generują bardzo silne pole elektromagnetyczne w trakcie standardowej pracy. Zjawisko to indukuje niepożądane napięcia w bezpośrednio sąsiadujących kablach sygnałowych, teleinformatycznych oraz obwodach sterowniczych automatyki. Norma PN-EN 50174-2 jednoznacznie określa szczegółowe wymagania dotyczące minimalnych odległości między takimi instalacjami. Dla nieekranowanych kabli zasilających oraz sieciowych dystans ten wynosi bazowo 200 milimetrów, jeśli inwestor nie przewidział żadnych barier separacyjnych. Wprowadzenie odpowiedniego ekranowania znacząco redukuje ten wymiar, pozwalając na oszczędność cennego miejsca. Zastosowanie standardowej przegrody aluminiowej zmniejsza bezpieczny odstęp do 100 milimetrów. Z kolei pełna przegroda stalowa umożliwia bezpieczne zbliżenie różnorodnych wiązek na odległość zaledwie 50 milimetrów, co ułatwia organizację wewnątrz węższych koryt.

Długość równoległego ułożenia kabli powyżej 35 metrów narzuca dodatkowe ograniczenia wykonawcze. W takiej sytuacji bezwzględne stosowanie separacji fizycznej staje się koniecznością na niemal całym prowadzonym odcinku trasy. Wyjątkiem pozostaje jedynie ostatnie kilkanaście metrów przed końcowym punktem przyłączeniowym, gdzie kable muszą podejść wprost do rozdzielnicy lub szafy serwerowej. Zignorowanie wytycznych normatywnych skutkuje powstawaniem silnych przesłuchów, masowymi błędami transmisji w sieciach LAN oraz niestabilnością cyfrowych systemów zarządzania budynkiem. Zamiast ryzykować układanie wszystkich grup przewodów w ciasnym otwartym kanale, warto od początku zaplanować montaż solidnie uziemionej przegrody metalowej. Niekiedy korzystniejszym pod względem technicznym wariantem okazuje się wytyczenie osobnej ścieżki nośnej.

Jak poprawnie zachować ciągłość elektryczną w trasach?

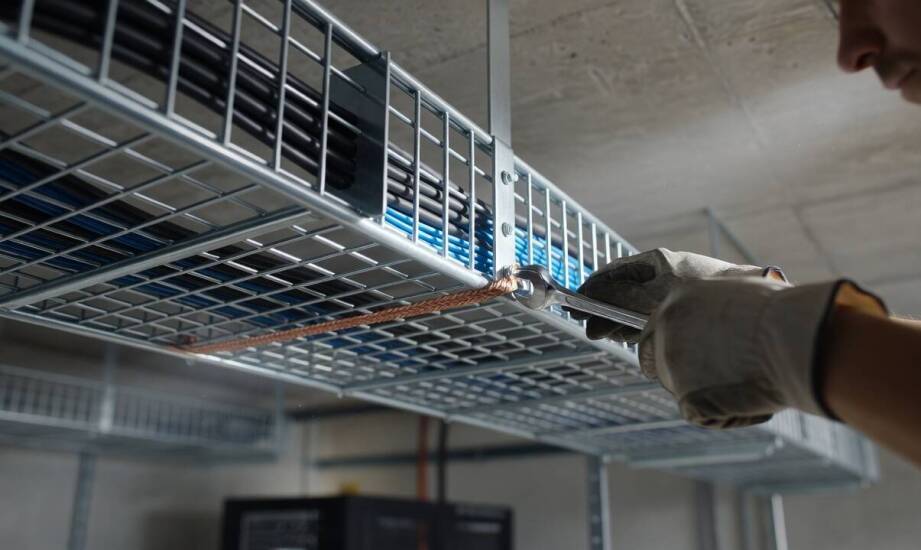

Metalowy osprzęt prowadzący rozbudowane wiązki kablowe musi nieprzerwanie pełnić funkcję niezawodnej ścieżki dla niebezpiecznych prądów upływu oraz prądów zwarciowych. Europejska norma PN-EN 61537 narzuca producentom i wykonawcom ścisłą klasyfikację komponentów pod kątem weryfikowalnych charakterystyk konduktancji. Nowoczesne korytka instalacyjne metalowe zabezpieczają obiekt i personel wyłącznie pod warunkiem osiągnięcia odpowiednio niskiej rezystancji na całej obsługiwanej długości. Łączenie kolejnych stalowych segmentów wymaga starannego mostkowania przy użyciu dedykowanych elementów stykowych albo giętkich przewodów miedzianych o wyliczonym przekroju. Zgodnie z wytycznymi technicznymi parametry stosowanych mostków, procedury pomiarowe oraz dopuszczalna rezystancja przejścia muszą ściśle odpowiadać wymogom zdefiniowanym w zatwierdzonym projekcie wykonawczym i deklaracji danego systemu.

Newralgiczne punkty każdej instalacji to obszary najbardziej narażone na przypadkowe przerwanie ochronnego obwodu elektrycznego. Należą do nich wszelkie miejsca cięcia blachy, skomplikowane narożniki, rozgałęzienia czy złącza redukcyjne. Standardowe błędy popełniane przez ekipy monterskie obejmują najczęściej pozostawienie luźnych połączeń śrubowych, zignorowanie procedury mostkowania galwanicznego oraz brak rzetelnych pomiarów styków przed przekazaniem układu inwestorowi. Część wykonawców wciąż myli czysto mechaniczną nośność konstrukcji z jej rygorystyczną funkcją ochronną. Sprawdzone rozwiązania systemowe dostarczane na rynek przez firmę EL-PUK ułatwiają monterom zachowanie właściwych parametrów konduktancji dzięki zastosowaniu dedykowanych łączników. Trasa pozbawiona sprawnego zespolenia nie odprowadzi ładunku w sytuacji awaryjnej, generując potężne zagrożenie pożarowe.

Bezpieczeństwo i całkowicie bezawaryjna praca skomplikowanej instalacji zależą więc od dwóch nieodłącznych czynników. Pierwszym z nich pozostaje precyzyjna separacja sygnałów od silnych źródeł zasilania, a drugim utrzymanie perfekcyjnej konduktancji całego stalowego szkieletu. Nawet zaawansowane systemy prowadzenia nie uchronią sprzętu przed usterkami, jeżeli instalatorzy zlekceważą instrukcje starannego łączenia i galwanicznego zabezpieczania poszczególnych elementów trasy. Udokumentowana weryfikacja wszystkich styków oraz fizyczne sprawdzenie barier separacyjnych na etapie odbiorów warunkują płynne działanie linii technologicznych.
