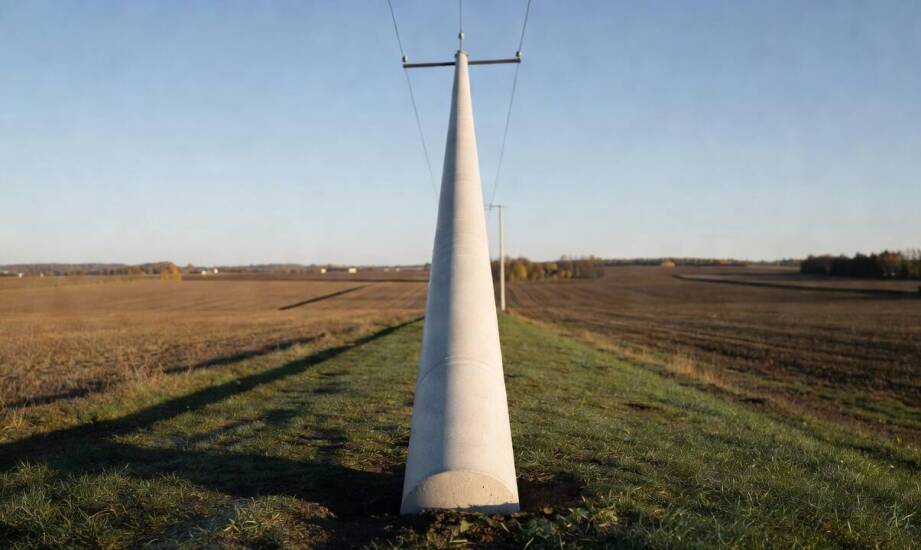

Nośność wierzchołkowa żerdzi wirowanych a liczba podpór w linii napowietrznej

W procesie projektowania napowietrznych linii elektroenergetycznych wyższa wartość nośności katalogowej słupa nie zawsze przekłada się bezpośrednio na możliwość zmniejszenia liczby podpór. Inżynierowie mierzą się z wielowymiarowym problemem, w którym suche dane techniczne zderzają się z rzeczywistymi warunkami terenowymi. Projektanci muszą równocześnie uwzględniać szereg rygorystycznych parametrów, aby zapewnić pełną stabilność konstrukcji przy zachowaniu wymaganej skrajni i bezpieczeństwa eksploatacyjnego. Analiza właściwości mechanicznych prefabrykatów betonowych stanowi zaledwie punkt wyjścia do stworzenia wydajnej i odpornej na awarie sieci.

Czym jest nośność wierzchołkowa w projektowaniu linii?

Nośność wierzchołkowa, oznaczana w dokumentacji technicznej jako siła Pk, określa znamionową siłę przyłożoną w odległości 0,2 m od wierzchołka betonowego słupa. Wartość ta stanowi kluczowy wskaźnik odporności elementu na zginanie i zależy od kilku fundamentalnych czynników produkcji. Znaczenie ma średnica zewnętrzna i wewnętrzna, rodzaj oraz gęstość zbrojenia sprężającego, a także klasa zastosowanego betonu, którą zazwyczaj określa się jako C40/50. Typowe żerdzie wirowane, kategoryzowane najczęściej pod symbolem E, oferują nośności użyteczne w przedziale od 2,5 kN do 35 kN. Z kolei specjalistyczne warianty EM osiągają znacznie wyższe parametry, pozwalając na przenoszenie potężnych obciążeń w punktach newralgicznych trasy.

Wskazany parametr bezpośrednio wpływa na moment zginający w podstawie, a także na odporność skręcającą w warunkach zakłóceniowych, takich jak nagłe zerwanie przewodu fazowego. Prefabrykaty tego typu powstają zgodnie z rygorystycznymi wytycznymi normy PN-EN 12843. Z powodzeniem znajdują zastosowanie jako słupy przelotowe, odporowe, narożne i krańcowe w rozbudowanych sieciach średniego oraz niskiego napięcia. Siła wierzchołkowa Pk stanowi podstawę do inżynieryjnych obliczeń zastępczych obciążeń, gdzie mnoży się ją przez odpowiednie współczynniki bezpieczeństwa, wynoszące na przykład 1,5 dla parcia wiatru.

Z czym zestawia się nośność wierzchołkową?

Prawidłowy proces doboru odpowiedniego słupa wymaga od projektanta zestawienia jego możliwości mechanicznych z rozpiętością planowanego przęsła. Inżynier bierze pod uwagę lokalne obciążenia klimatyczne, analizując przypisaną strefę wiatrową oraz sadziową, a także niezbędną skrajnię przewodów w najniższym punkcie zwisu. Krajowe normy precyzyjnie dzielą obszar inwestycji na zróżnicowane strefy, co bezpośrednio determinuje dobór parametrów wytrzymałościowych. Rozpiętość przęsła to odległość pozioma między pionowymi osiami sąsiednich konstrukcji wsporczych. Wartości te nigdy nie są przypadkowe. Maksymalne odległości nominalne dla konkretnych typów przewodów i lokalizacji klimatycznych publikuje się w dedykowanych albumach typizacyjnych.

Wysoki zapas wytrzymałości pozwala bezpiecznie wydłużyć pojedyncze przęsło, co sprawdza się idealnie w płaskim terenie, gdzie dominują wzdłużne siły pochodzące od standardowego naciągu przewodów. Sytuacja komplikuje się jednak w momencie, gdy trasa linii zyskuje nieregularną geometrię. Kąty załomu przekraczające 5 stopni, obecność skrzyżowań z inną infrastrukturą oraz trudne warunki gruntowe wymuszają częstsze stosowanie słupów mocnych. W takich warunkach element o podwyższonej nośności musi ściśle współpracować z układem specjalnych odciągów lub rozbudowanymi fundamentami betonowymi. Oznacza to, że wysokie parametry zbrojenia samego słupa nie niwelują konieczności stosowania dodatkowych wzmocnień na łukach.

Wpływ liczby podpór na proces budowy linii

Wydłużenie przęseł pozwala odczuwalnie ograniczyć łączną liczbę podpór na danym odcinku, co przynosi wymierne korzyści na etapie wykonawczym. Redukcja punktów posadowienia obniża koszty logistyczne i operacyjne całej inwestycji. Rezygnacja z zaledwie trzech stanowisk słupowych na kilometrowym fragmencie sieci oznacza wyraźne odciążenie organizacyjne dla wykonawcy. Mniejsza liczba fundamentów pozwala ograniczyć zakres uciążliwych robót ziemnych, redukuje zapotrzebowanie na transport kruszywa i betonu towarowego, a także skraca harmonogram pracy ciężkich dźwigów w trudnym lub podmokłym terenie.

Zmniejszenie ingerencji w grunt oznacza również łagodniejsze oddziaływanie budowy na lokalne środowisko naturalne. Taka optymalizacja przestrzenna wiąże się jednak z istotnym wymogiem technologicznym. Wydłużone odległości między stanowiskami nakładają na poszczególne elementy wyższe obciążenia statyczne i dynamiczne. Zastosowane słupy muszą posiadać bezwzględnie potwierdzoną, wysoką nośność. Gwarantuje to zachowanie niezbędnej rezerwy bezpieczeństwa w przypadku wystąpienia ekstremalnych zjawisk pogodowych, takich jak marznący deszcz połączony z huraganowym wiatrem.

Znaczenie jakości prefabrykatów dla stabilności trasy

Ostateczny wybór optymalnej długości przęsła nigdy nie zależy wyłącznie od pojedynczego parametru katalogowego. Kluczowa pozostaje jego pełna zgodność z przewidywanym obciążeniem mechanicznym, specyficzną geometrią trasy oraz bezwzględnymi normami prawa budowlanego. Odpowiednie zbilansowanie tych czynników pozwala zaprojektować linię elektroenergetyczną, która łączy racjonalne koszty wykonawstwa z wieloletnią trwałością. Stabilność nowoczesnej infrastruktury przesyłowej opiera się w głównej mierze na powtarzalnej jakości certyfikowanych elementów. Producenci z ugruntowanym zapleczem technologicznym, tacy jak Leśniewski, dostarczają wyroby betonowe dopasowane do trudnych realiów branży energetycznej. Zastosowanie sprawdzonych komponentów pozwala inżynierom ze spokojem planować długie przęsła, mając pewność, że sieć bezawaryjnie przetrwa najcięższe warunki eksploatacyjne.
